Vodní elektrárna Orlík je stěžejním článkem vltavské kaskády. Přehrada zadržující 720 mil. m3 vody je nejobjemnější akumulační nádrží v České republice a je spolu s Lipenským jezerem rozhodující pro víceleté řízení průtoků na Vltavě i na dolním Labi. Hladina nádrže pokrývá 26 km2 a vzdouvá Vltavu v délce 70 km, Otavu v délce 22 km a Lužnici v délce 7 km od ústí. Kromě regulace průtoků Vltavy a Labe umožňuje též rozsáhlou letní rekreaci, plavbu po jezeře a rybní hospodářství.

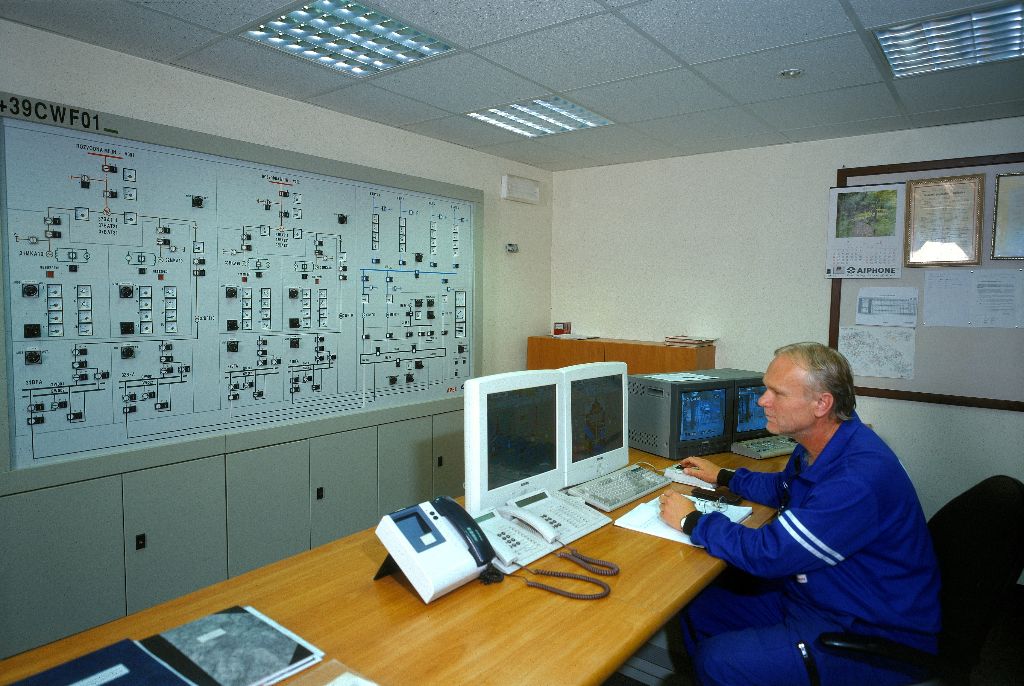

Vodní elektrárna Orlík se významně podílí na řízení celostátní energetické soustavy a na výrobě levné, ekologicky čisté, špičkové elektrické energie. Umožňuje to celkový výkon 364 MW, velmi rychlé a operativní najetí na plné zatížení za 128 sekund a dálkové ovládání z centrálního dispečinku ve Štěchovicích.

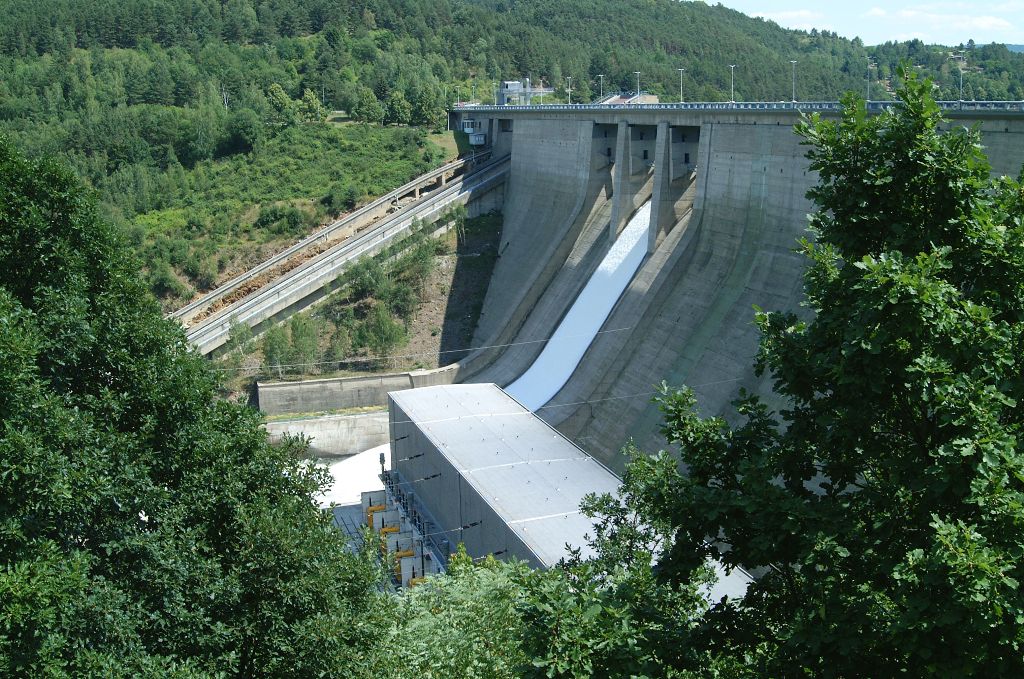

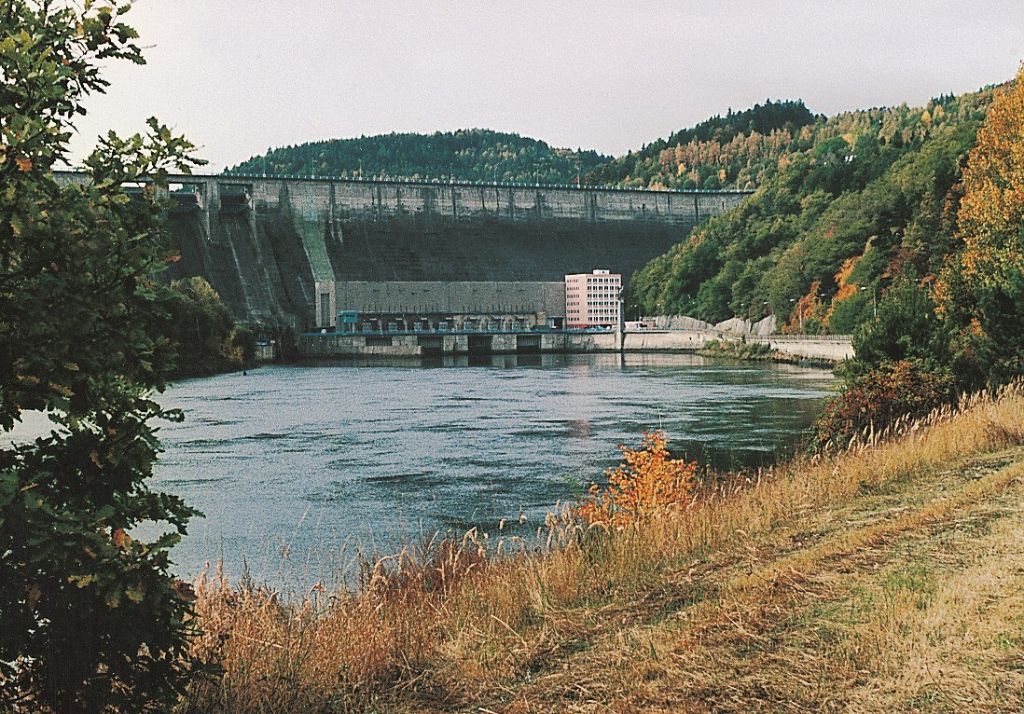

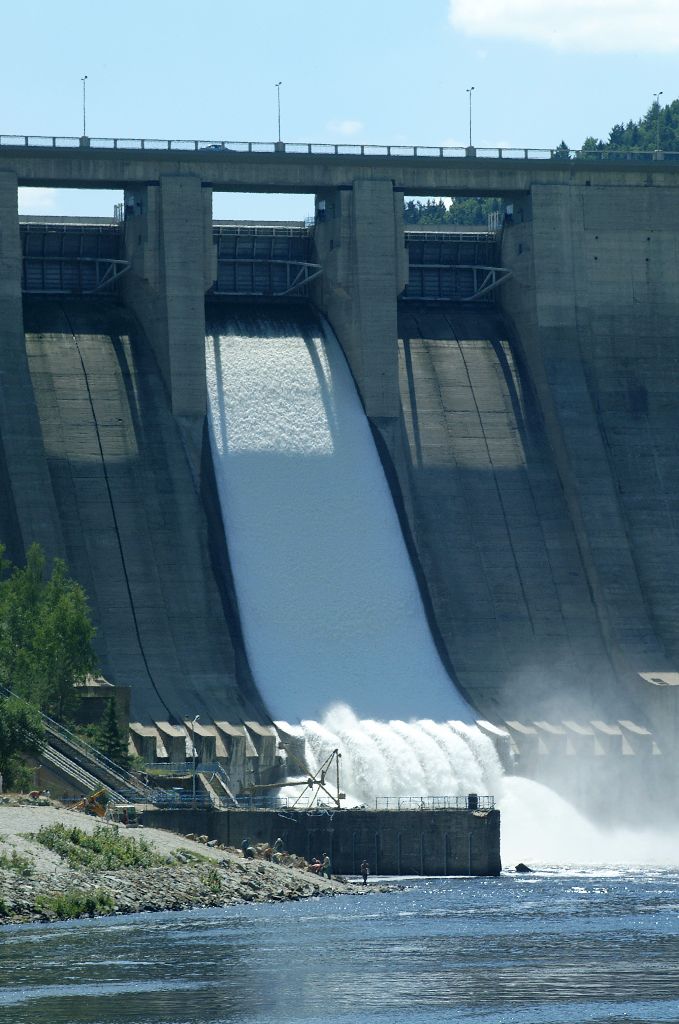

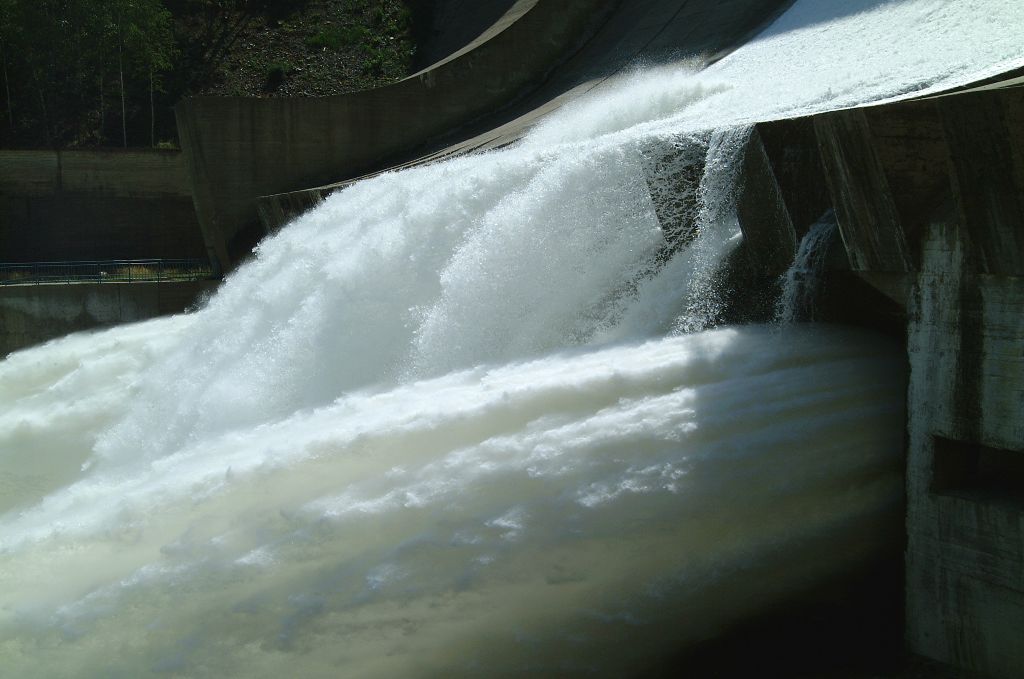

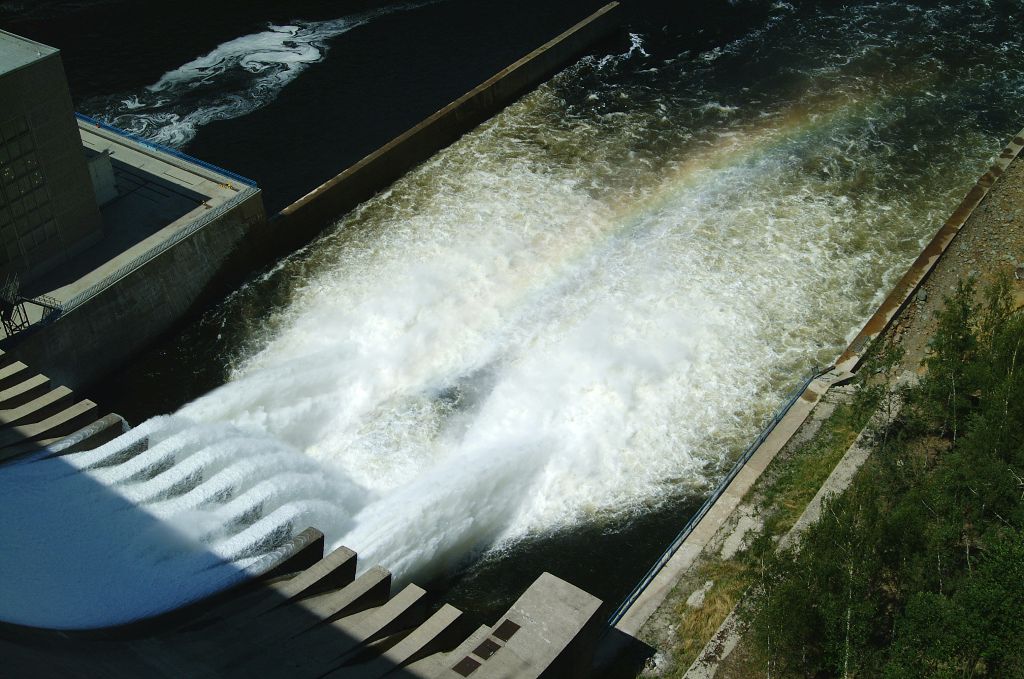

Vodní dílo bylo vystavěno v letech 1954 - 1961. Jezero bylo vytvořeno vybudováním gravitační betonové přehrady o výšce 91,5 m a délce její koruny 450 m. Těleso přehrady je vybaveno 3 přelivy s rozměry 15 x 8 m s kapacitou 2 184 m3 /s (stoletá voda) a dvěma spodními výpustmi o průměru 4 000 mm.

NEPROPÁSNĚTE: Nově si celou orlickou elektrárnu můžete v klidu projít na vašem počítači díky Virtuální prohlídce!

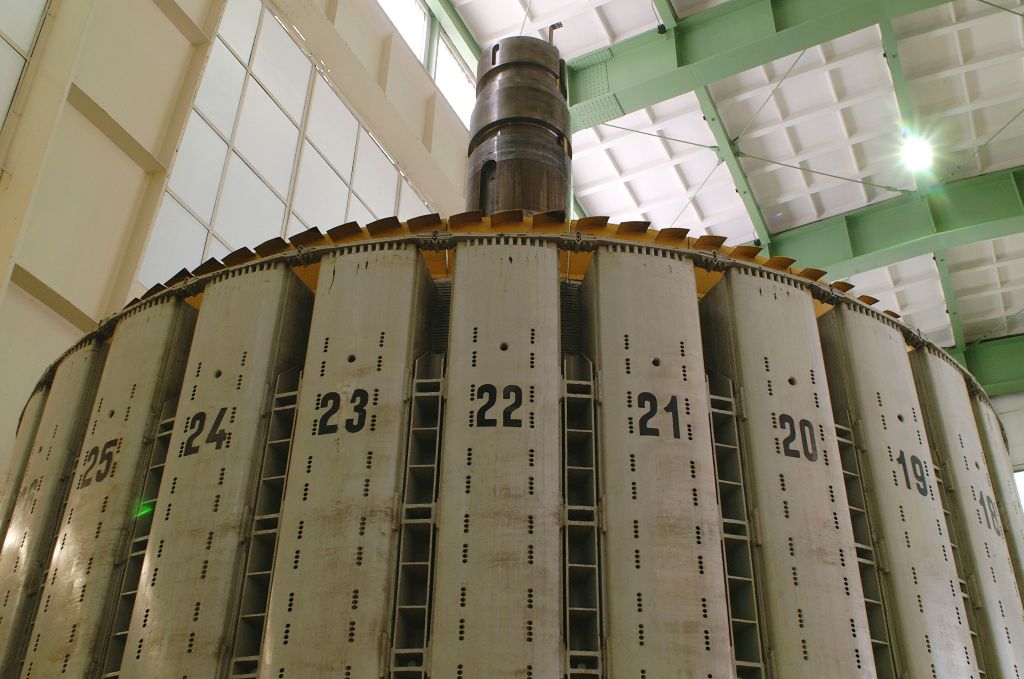

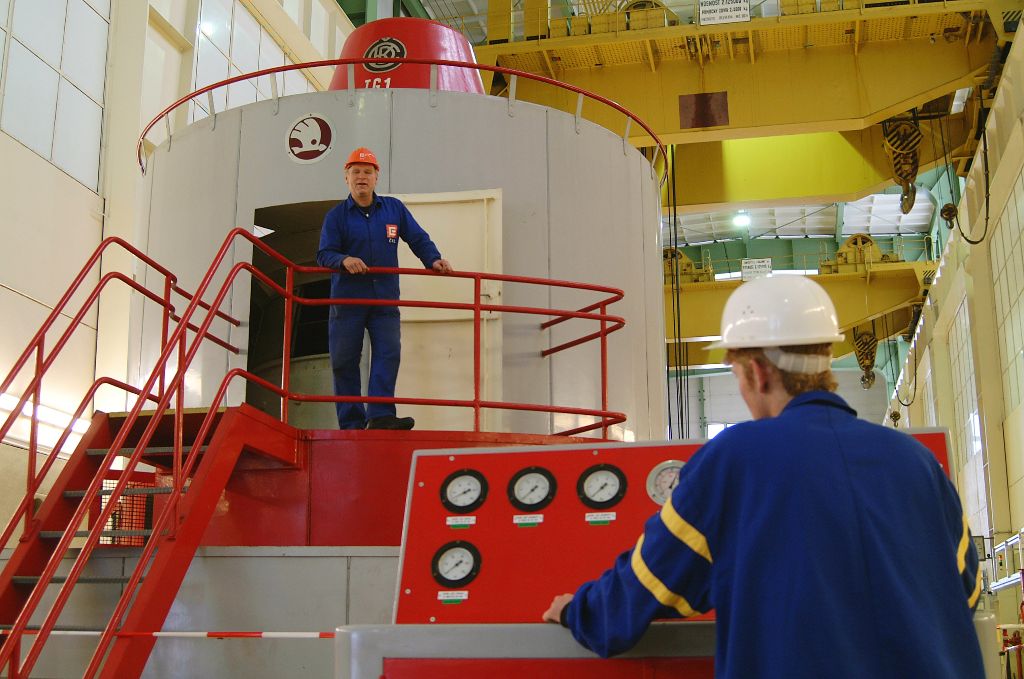

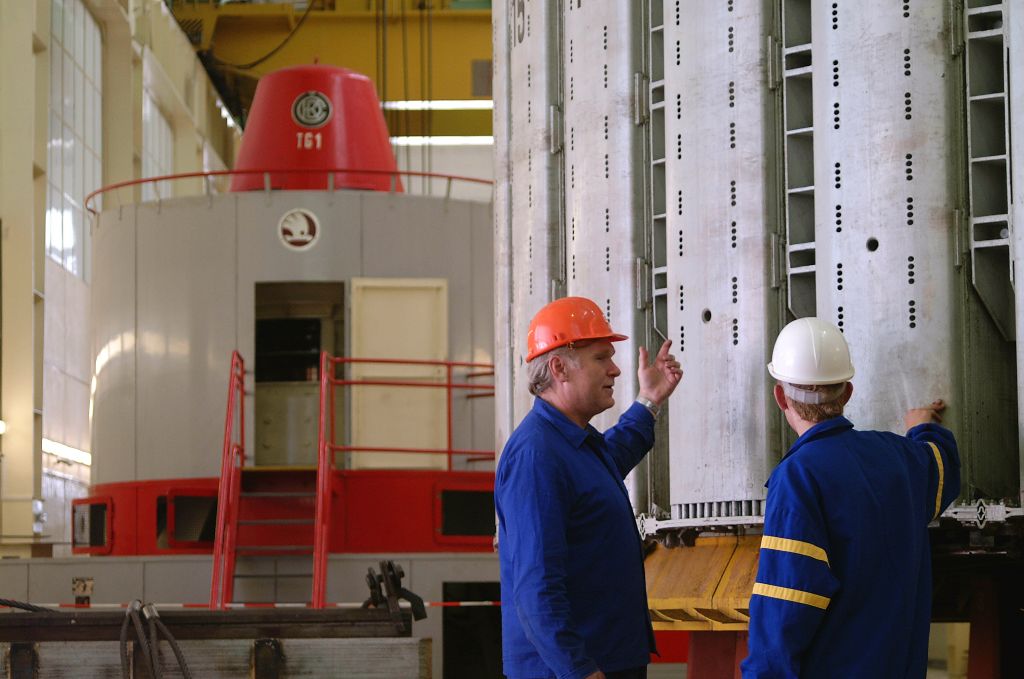

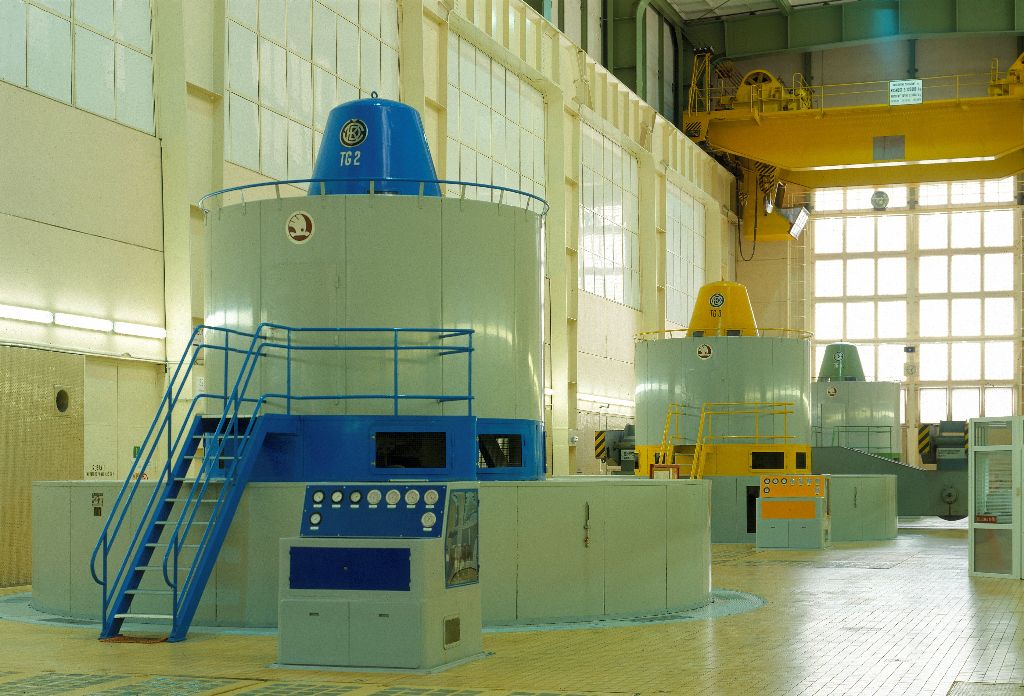

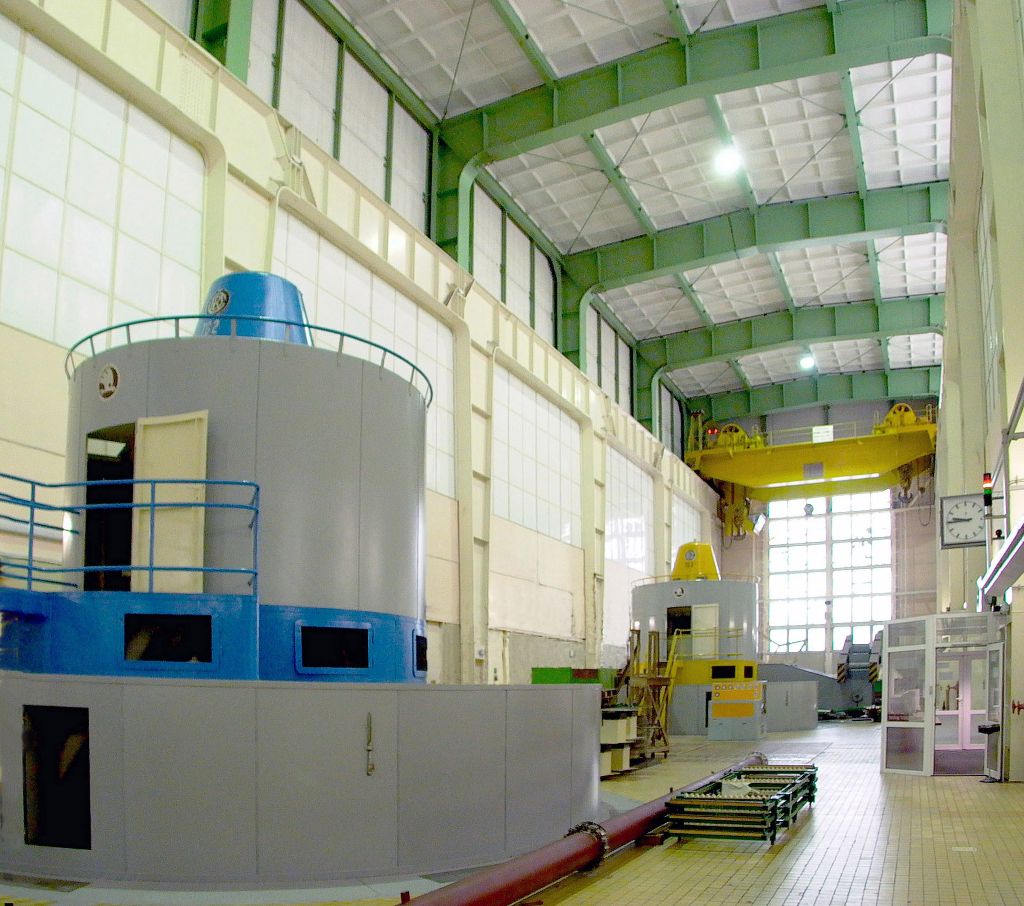

virtuální prohlídka - OrlíkVodní elektrárna o rozměrech 17 x 127,5 m a výšce 20 m je umístěna v levé části řeky u paty betonové hráze. Voda je přiváděna na soustrojí čtyřmi ocelovými potrubími o průměru 6250 mm, zabetonovanými v hrázi. Vtok je vybaven rychlouzávěry a nouzovými hradidly. V elektrárně uvedené do provozu v letech 1960 - 61 jsou instalována 4 plně automatizovaná soustrojí s Kaplanovými turbínami pro spád 70,5 m. Jedno desetilopatkové kolo, v době uvedení do provozu světová rarita, bylo oceněno na světové výstavě EXPO 58 v Bruselu zlatou medailí. V současnosti jsou tato soustrojí vybavena moderními osmilopatkovými koly s vyšší účinností. Elektrická energie z generátorů o napětí 15 kV je transformována v šesti jednofázových jednotkách na napětí 220 kV.

NEPŘEHLÉDNĚTE: Kateřina Hrachovcová a Arnošt Goldflam si vzali na mušku elektrárny vltavské kaskády. Postupně nás provedou zákulisím výroby ekologické elektřiny na Orlíku, KamýkuSlapech.

Podívejte se na film "Spoutaná řeka", který můžete vidět také na našich Informačních centrech Orlík (Solenice), Hučák a Štěchovice!

Výrobní jednotka - Orlík
Instalovaný výkon 4 x 91 MW
Rok uvedení do provozu 1961 - 1962
Typ turbíny Kaplan



Elektrárnu Orlík můžete navštívit celoročně! Navštivte Infocentrum na Orlíku

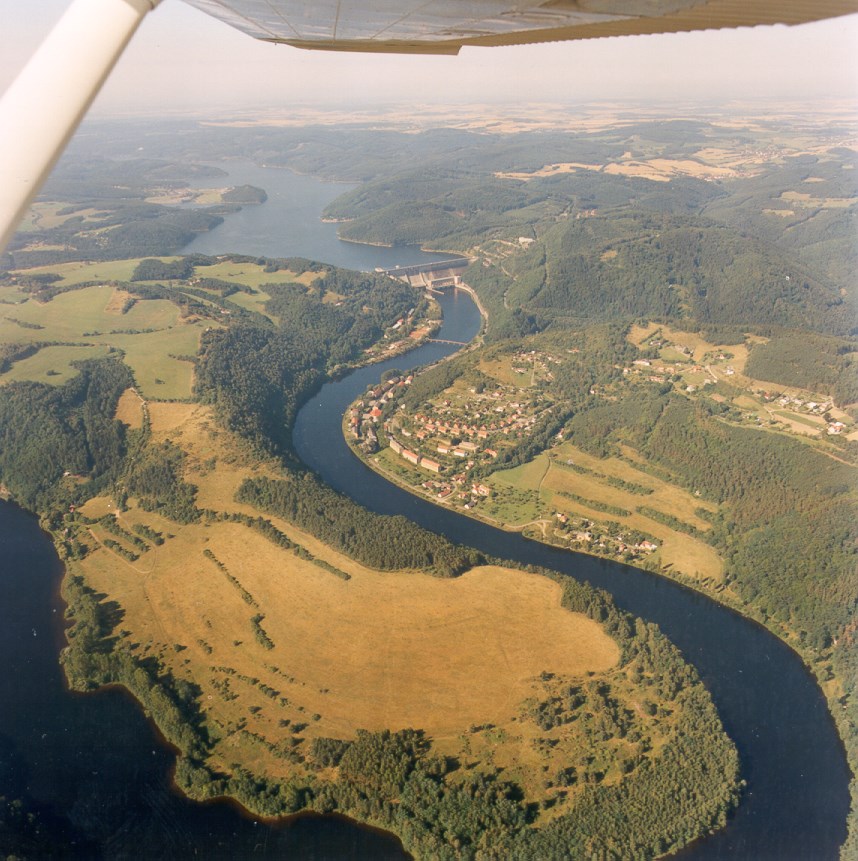

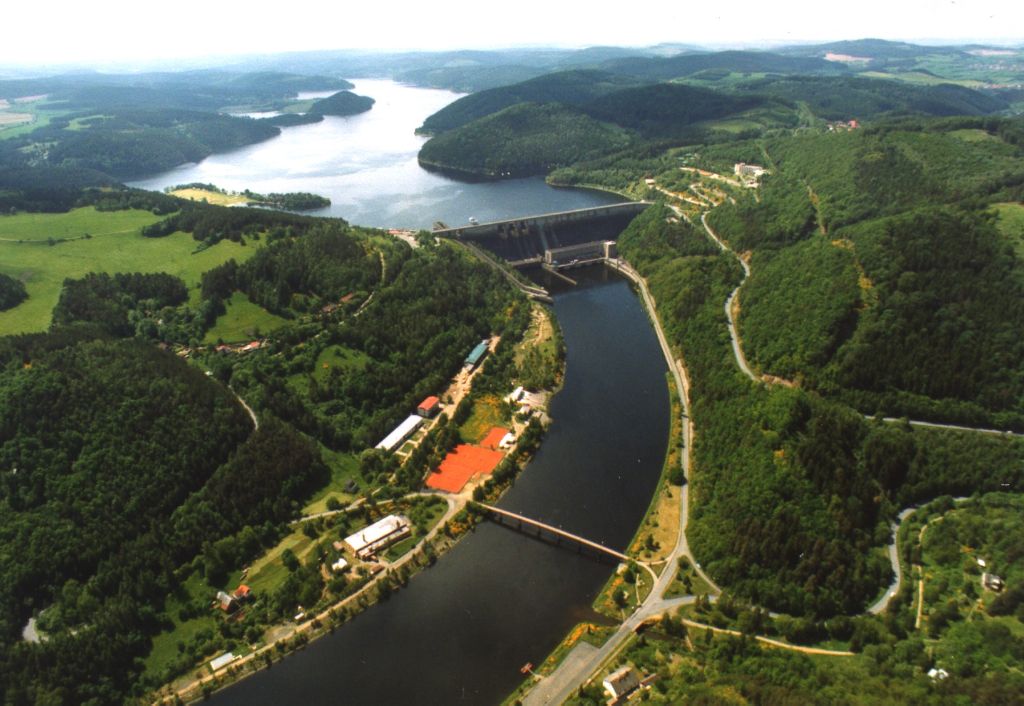

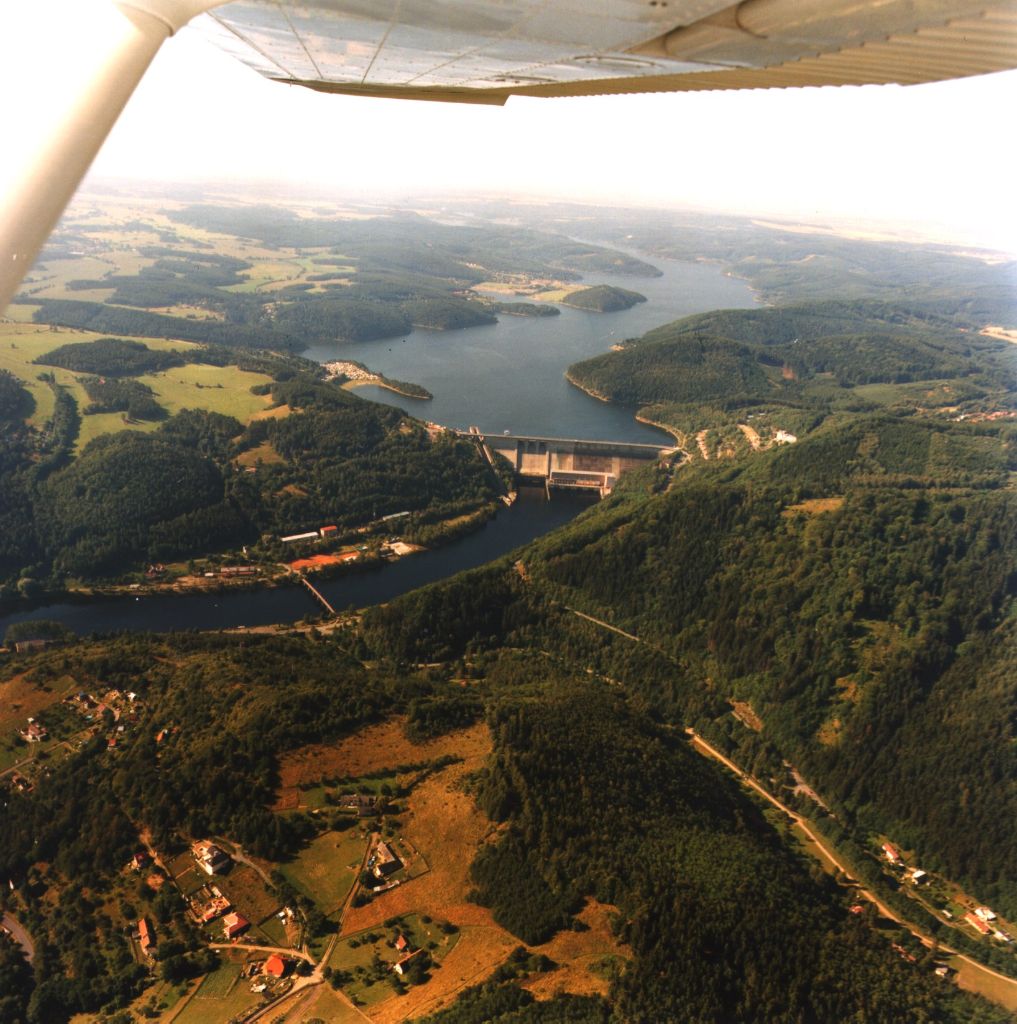

Orlík - leteckyUpozornění

Uvnitř hráze je vlhký a kluzký prostor s nízkými teplotami. Doporučujeme vhodnou obuv a oblečení.

Přehrada a elektrárna je činným průmyslovým provozem. Buďte opatrní na své zdraví. Dbejte pokynů průvodce. V případě nekázně může být exkurze ihned ukončena a skupina vyvedena pryč z objektu.

Víte, že…

  • desetilopatkové oběžné kolo Kaplanovy turbíny dostalo na výstavě EXPO 58 v Bruselu ocenění a bylo světovým unikátem?
  • díky stavbě přehrady musel být přenesen i celý kostel?
  • lodní doprava po Orlické nádrži jezdí od počátku vzedmutí hladiny?
  • hlavní stavitel přehrady Orlík pan Ing. Kraus prolezl před počátkem betonáže základ celé hráze doslova po kolenou, aby vyloučil jakékoli budoucí nebezpečí?
  • přes přehradu Orlík měla jezdit nákladní doprava, která měla vozit písek na stavbu jaderné elektrárny Temelín?
  • Orlík je nejvodnatější vodní nádrží v České republice?
  • na Orlíce je vždycky prima :-)
