Spálov

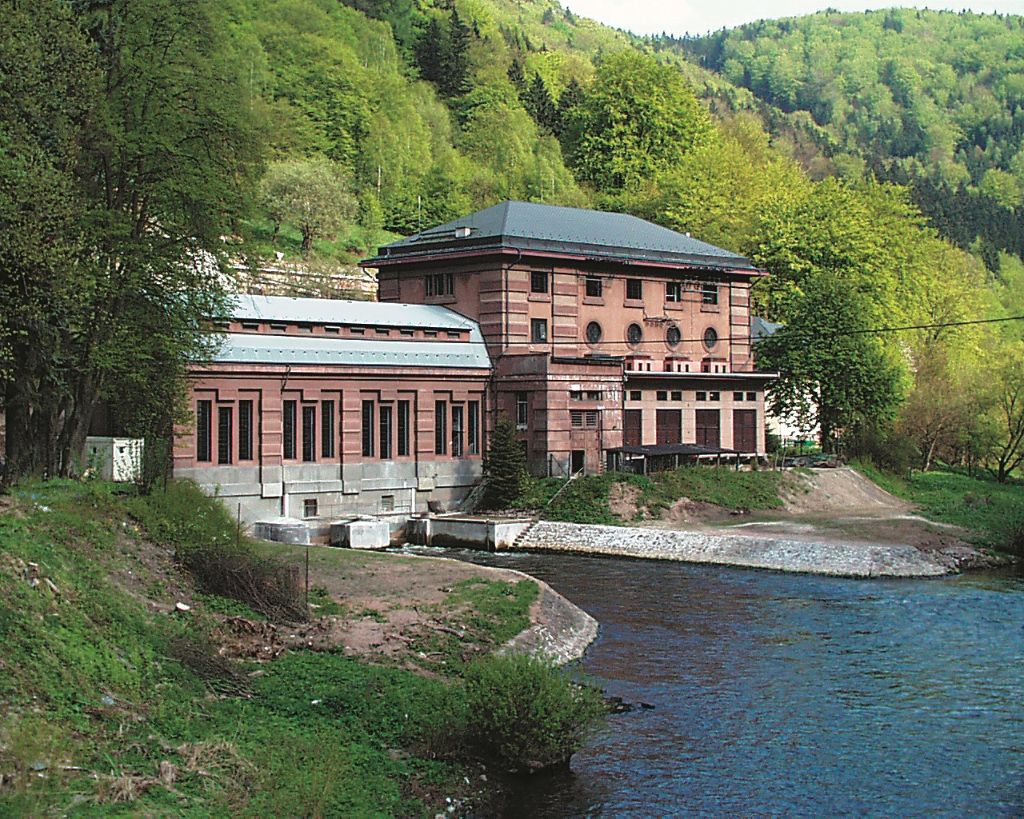

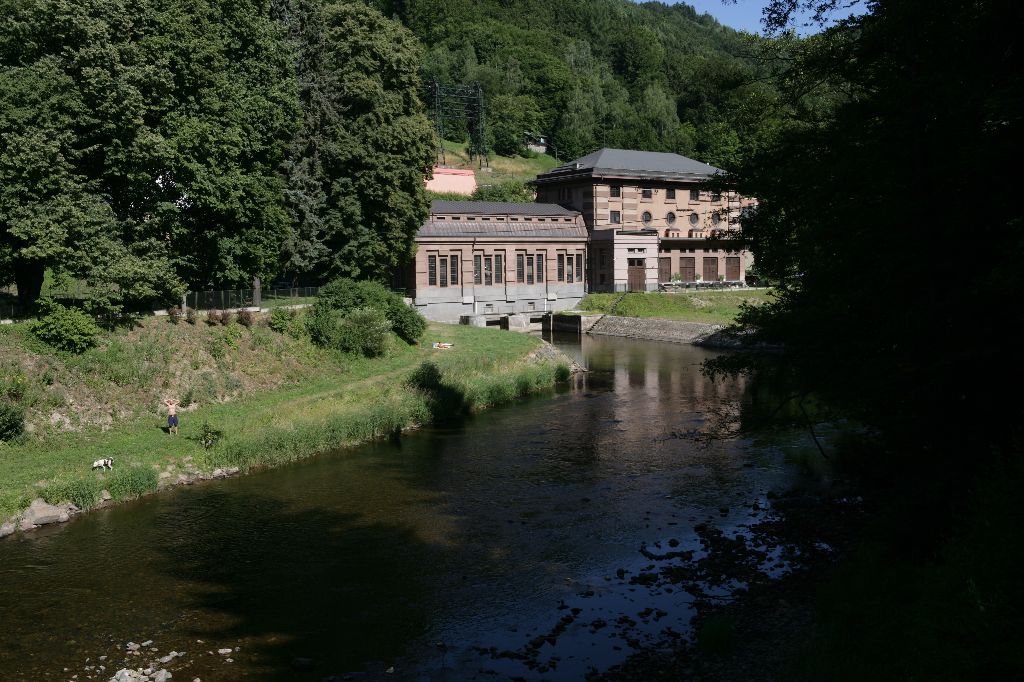

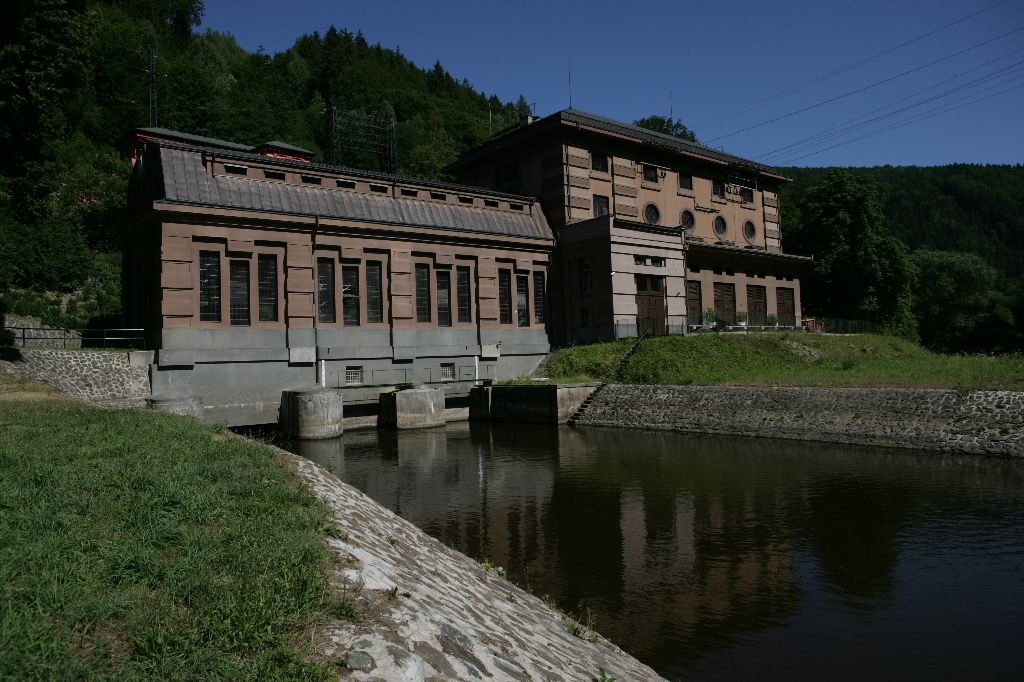

Malá vodní elektrárna Spálov byla postavena v rozmezí let 1921 - 1926 ve stylu art deco a koncipovaná jako středotlaká, derivační, průtočná, pološpičková a ručně ovládaná. Nachází se na 104. říčním kilometru řeky Jizery v obci Spálov (okres Semily). Celkový objem nádrže napájející tuto elektrárnu činí 43 000 m3. Od téměř 2 kilometry vzdáleného bitouchovského jezu je k elektrárně voda vedena raženou štolou dlouhou 1323 metrů a zděným kanálem o délce 437 metrů.

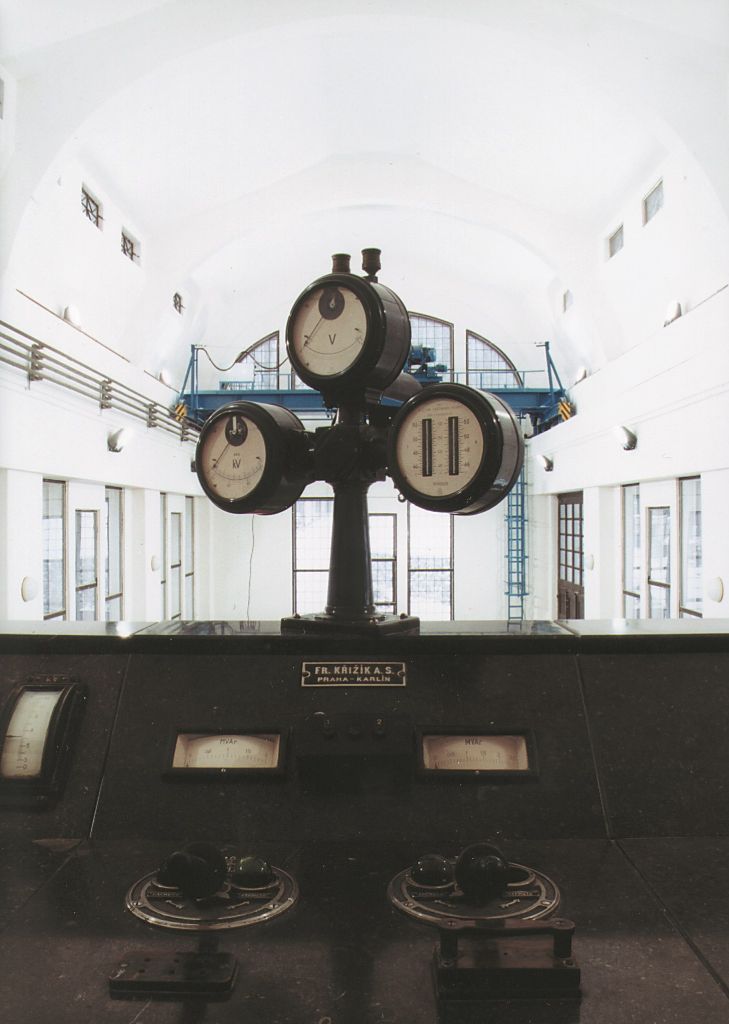

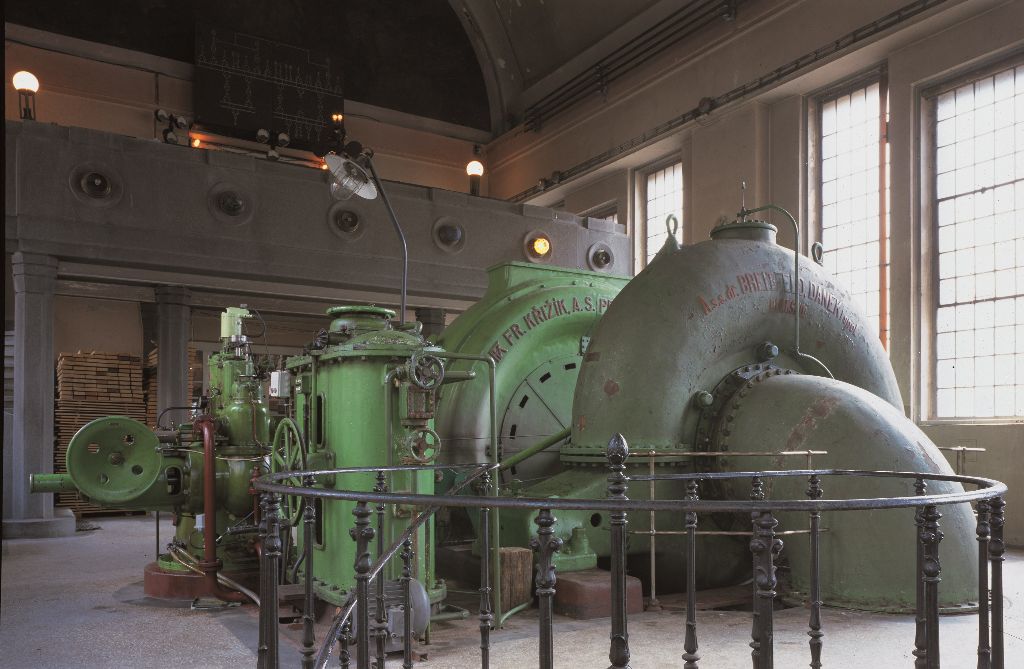

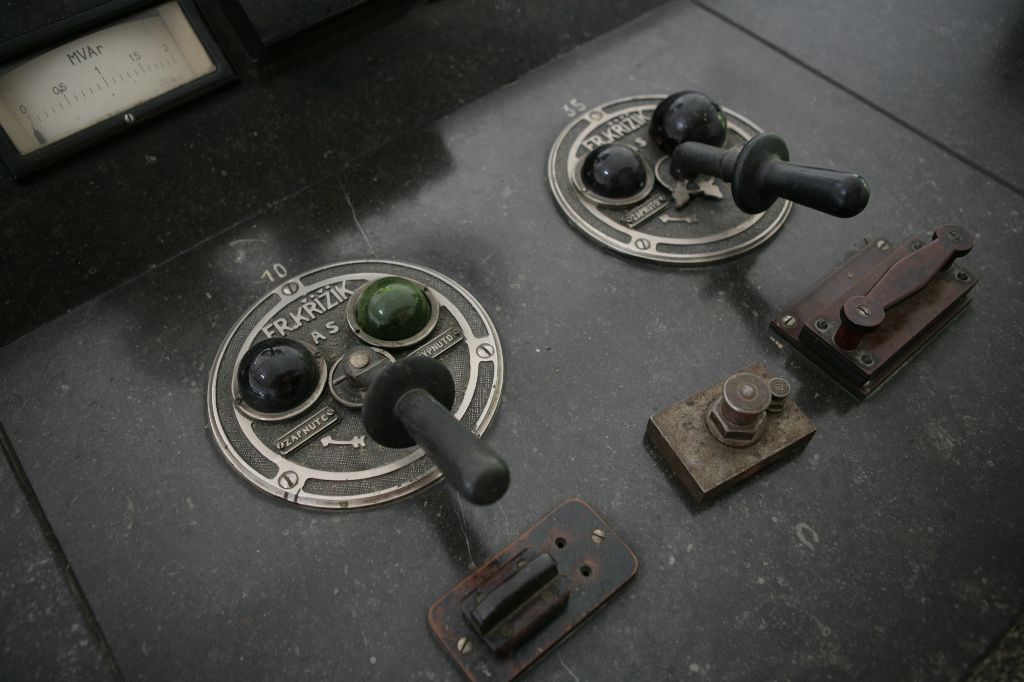

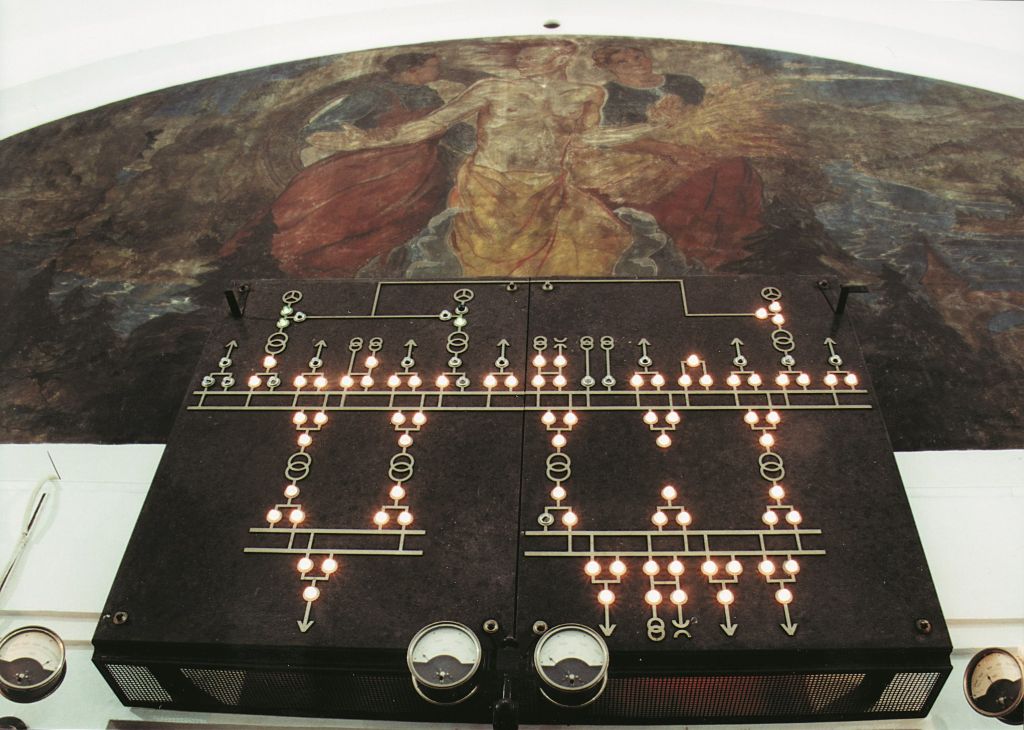

Projektem celého areálu byl pověřen významný představitel secese a kubismu Emil Králíček. Stavební práce provedla firma Ing. Nejedlý, Řehák a spol. a strojní zařízení stavidel, česlic a lávek pochází z produkce firmy Bratři Prášilové a spol. v Libni. Elektrické zařízení rozvodny je dílem firmy F. Křižík. Jako vodní motor byly použity dvě horizontální spirální Francisovy turbíny vyrobené firmou Breitfeld a Daněk z Blanska o průměru oběžného kola 1200 mm a s 18ti rozváděcími lopatkami. Soustrojí pracovala s návrhovým spádem 23,1 metrů. Ve strojovně byly postaveny dva stejné symetricky uspořádané agregáty, sestávající z Francisovy turbíny a agregátoru na společném vodorovném hřídeli. Původní turbíny o celkovém instalovaném výkonu 2MW jsou dnes k vidění vyjmuté v areálu elektrárny.

Montáž strojů v rozvodně si 25. března 1926 vyžádala jednu lidskou oběť z firmy Křižík. Strojovna byla dána do zkušebního provozu 12. května 1926. Ještě do konce tohoto roku byly dokončovány vnější úpravy celého díla.

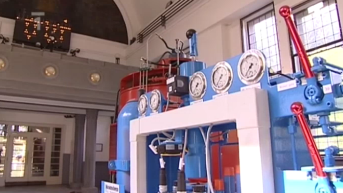

PODÍVEJTE SE NA TELEVIZNÍ REPORTÁŽ ZE SPÁLOVA!

náhled-Spálov-tv report

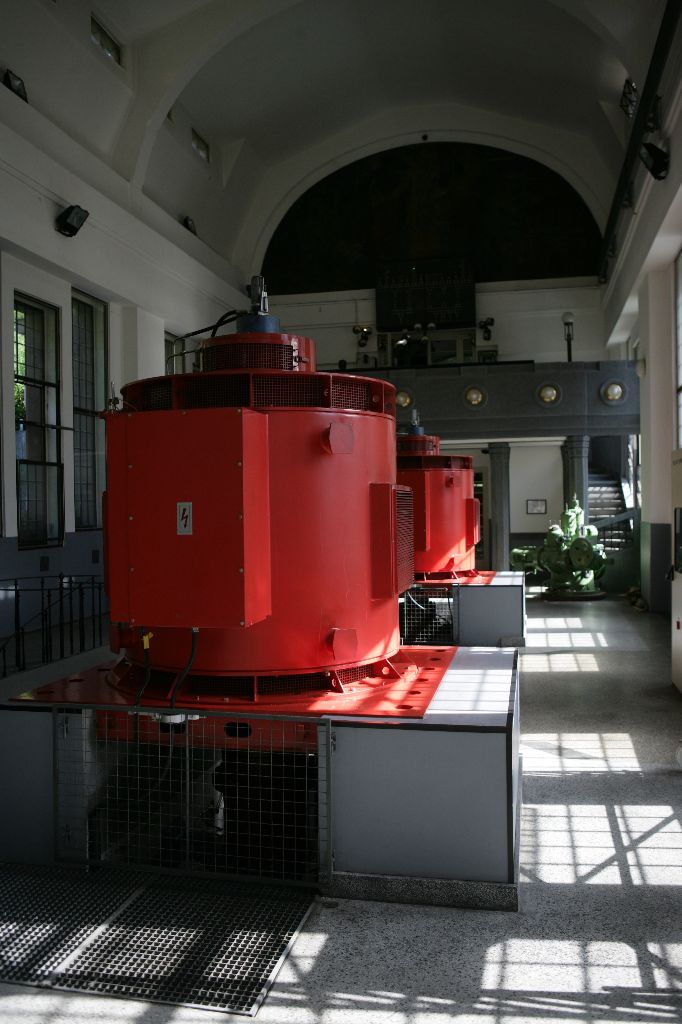

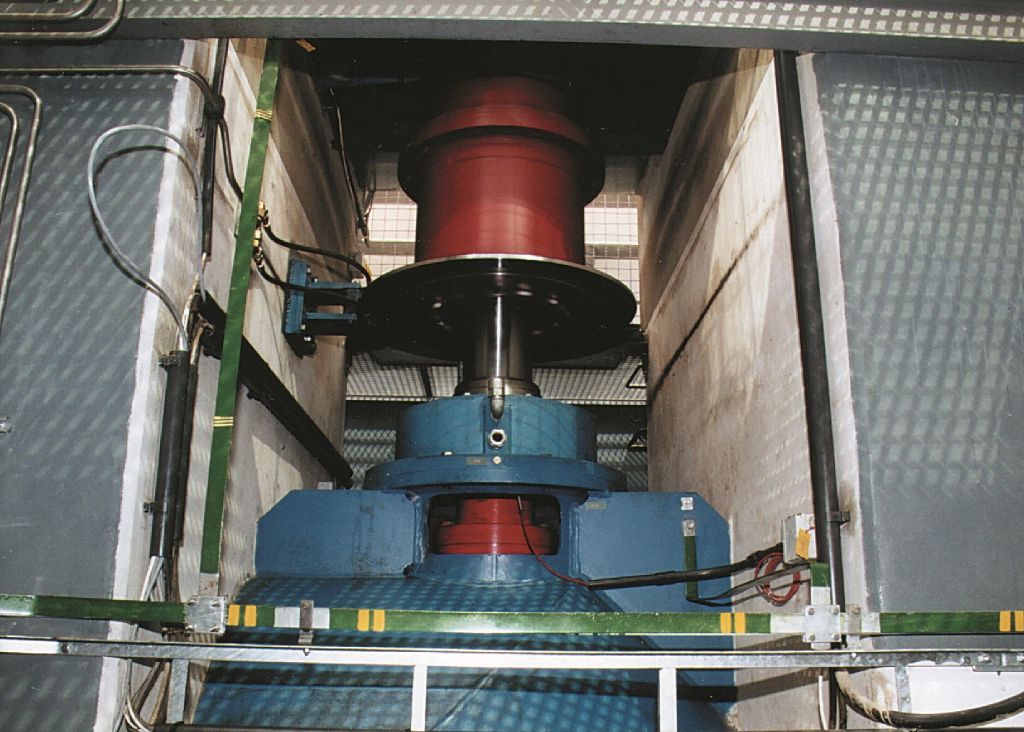

Vodní elektrárna ve Spálově vzdorovala dlouho času, ale modernizaci neušla. Dne 16.3.1998 byla odstavena z provozu a zahájena její generální oprava. Proběhla výměna turbín, nově ve Spálově vyrábí ekologickou elektřinu dvojice Kaplanových vertikálních přímoproudých turbín o průměru 1000 mm, které vyrobila rakouská firma Kössler. Jmenovité otáčky těchto turbín jsou 600 ot/min. Těmito turbínami jsou poháněny dva generátory, každý o zdánlivém výkonu 1,5 MVA a činném výkonu 1,2 MW. Dne 4. 2. 1999 bylo nové soustrojí TG 2 poprvé po modernizaci přifázováno k síti.

Elektrárna Spálov ročně vyrobí v průměru 10 milionů kWh elektřiny, a pokryje tak spotřebu zhruba 2 800 pojizerských domácností.
