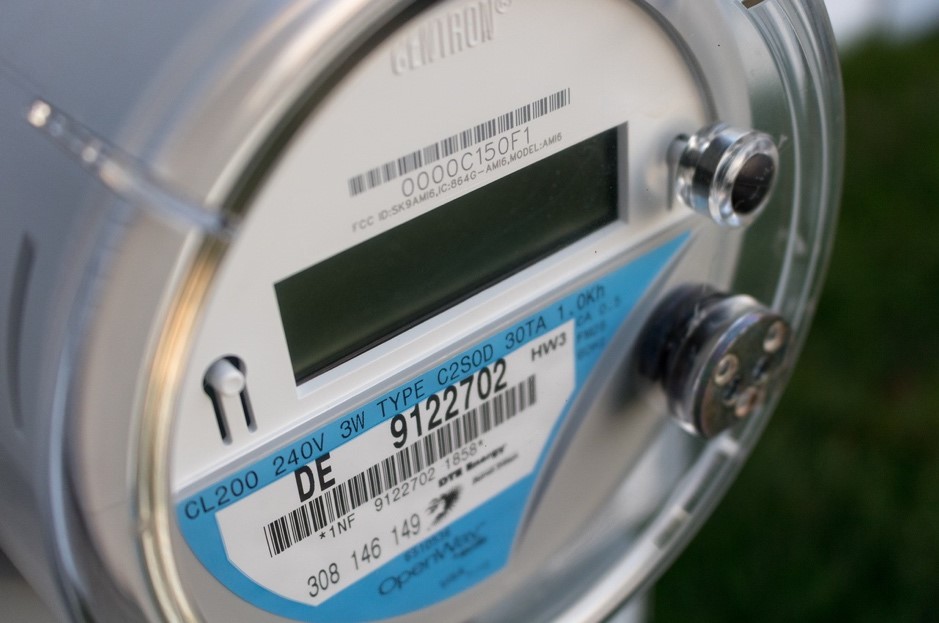

Zdroj: Pixabay.com

První elektroměr vynalezl T. A. Edison a vzhledem připomínal hodiny. Počátkem 20. století se tento přístroj stal běžnou součástí domácností, ve kterých zůstává dodnes, ovšem v poněkud pozměněné konstrukci.

Co je elektroměr?

Elektroměr, někdy označován jako elektrické hodiny, je zařízení, které měří spotřebu elektřiny v domácnosti. První elektroměry se podobaly hodinám – měly ručičky a číselník. Postupem času, jak šla technologie kupředu, se začaly používat moderní elektroměry, statické nebo impulsní. Druhů elektroměrů je více. Podobnost s klasickými ručičkovými hodinami byste u nich hledali jen marně.

Elektroměry uvádějí spotřebu elektřiny v kilowatthodinách (kWh), ty dnešní jsou také mnohem přesnější než ty první. Impulsní elektroměr vychází z počtu impulsů na 1 kWh a vedle měření spotřeby disponují i dalšími funkcemi, jako je měření maximální spotřeby nebo komunikace s počítačem a další.

K čemu slouží elektroměr?

Kromě samotného měření spotřeby elektroměr slouží také k vyhotovení vyúčtování za elektřinu. Jelikož je elektroměr instalován na rozhraní mezi distributorem elektřiny a jejím odběratelem, je na základě jeho měření pak účtována i spotřeba elektřiny. Jednoduše řečeno – díky tomuto malému přístroji distributor ví, kolik elektřiny jste v domácnosti spotřebovali a kolik budete za elektřinu platit. Cena elektřiny ale nezávisí pouze na spotřebované elektrické energii.

Přečtěte si, jak se skládá cena elektřiny v ČEZ.

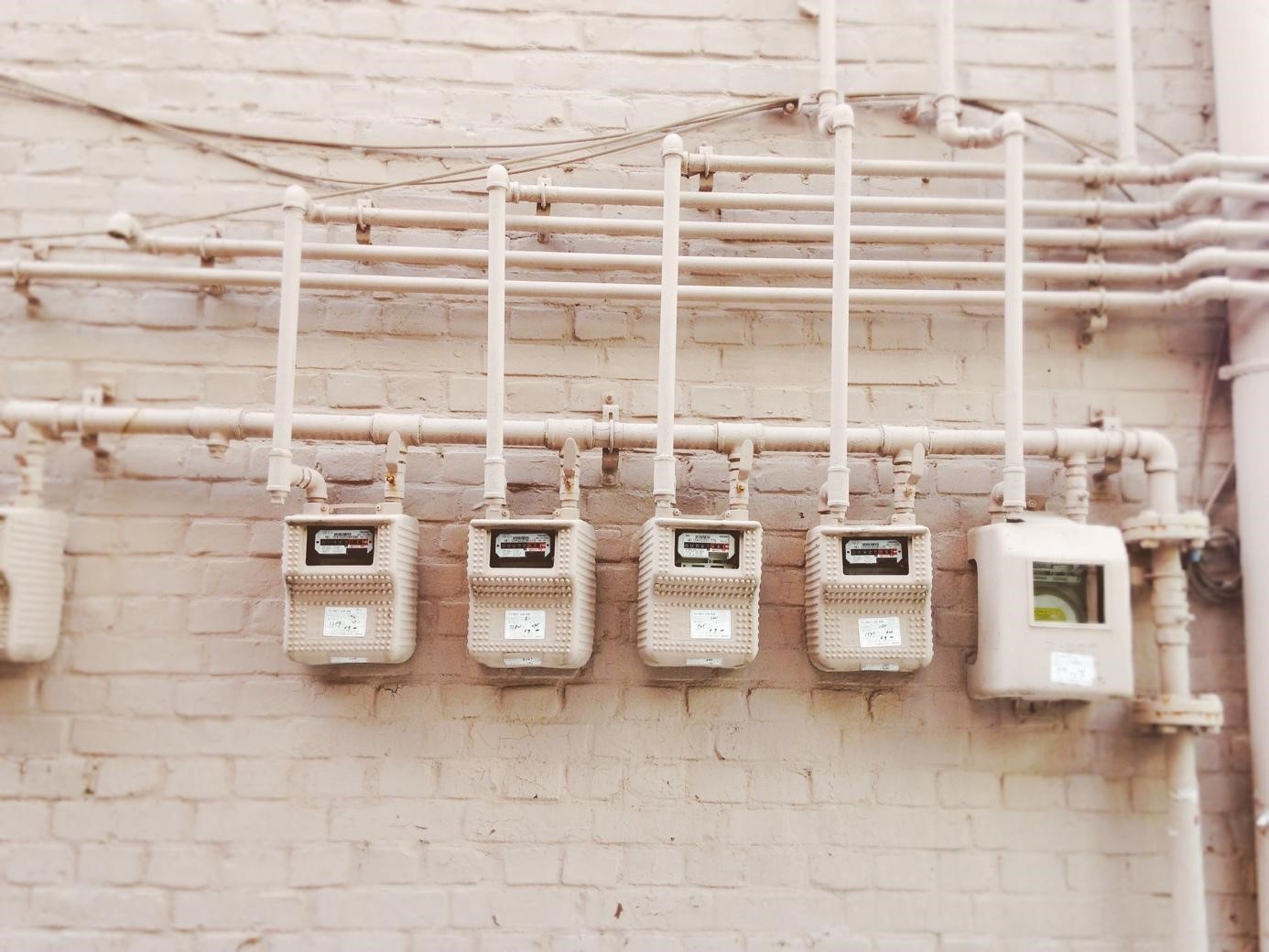

Zdroj: Unsplash.com

Jak funguje elektroměr?

Princip elektroměru vlastně není tak složitý, jak by se mohlo zdát. Funguje totiž jako integrátor a měření probíhá přímo – proud prochází skrz elektroměr, nebo nepřímo – proud se odebírá měřicími transformátory obepínajícími přívodní fázové vodiče. Nutno také podotknout, že se liší princip fungování u mechanického indukčního elektroměru a elektronického impulsního elektroměru.

Mechanický indukční elektroměr – měření je založeno na počtu otáček kotouče v motorku. Tento motorek je poháněn vířivými proudy. Pak se tam nachází jádro s navinutou napěťovou a proudovou cívkou, které obepíná hliníkový kotouč. Díky tomu vzniká elektromagnetické pole působící proti poli vířivých proudů, a tak roztáčí kotouč. Právě na ten je napojeno počítadlo a vy můžete vidět otáčky v reálném čase.

Elektronický impulsní elektroměr – měření tímto elektroměrem je o něco jednodušší, vychází totiž z počtu impulsů v zabudovaném wattmetru a udává konstantu v impulsech za 1 kWh. V elektroměru se nacházejí přizpůsobovací členy, které měří činné a jalové složky napětí, které jsou pak dále přes převodník proudu a napětí a zesilovač vedeny do násobičky. Tam už probíhá násobení signálů napětí, následně se převede na impulsy a výsledek zobrazí na displeji.
